變頻器維修備板置換檢查法
作者：http://m.xamapi.cn/ 發布于：2021/12/27
利用備用的電路板或同型號的電路板確認故障，縮小檢查范圍是非常行之有效的方法。若是控制板出問題常常只有更換別無他法，因?yàn)榇蠖鄶?shù)用戶幾乎不會得到原理圖及布置圖，從而很難作到芯片級維修。電源板及驅動板等控制板以外的電路板是可以修理的，其他章節會進一步介紹.這里主要介紹控制板的置換。
變頻器維修隔離檢查法
有些故障常常難于判斷發生在那個區域，采取隔離的辦法就可以將復雜的問題簡單化，較快地找出故障原因。

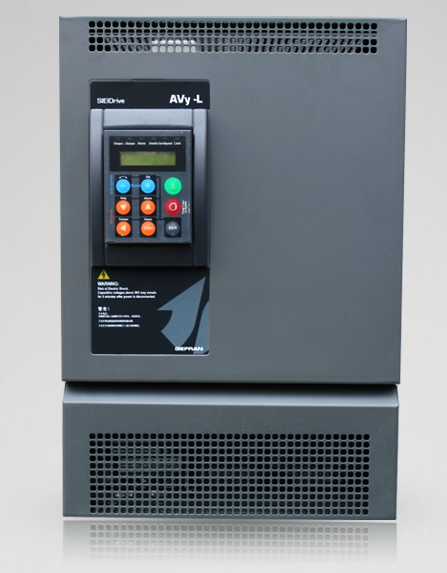

〖例 1〗維修一臺西威變頻器，現象是上電后無顯示，并伴有嘀－－嘀的聲音。憑經驗可斷定開關電源過載，反饋保護起作用關斷開關電源輸出，并且再次起振再次關斷而產生的嘀—嘀聲。
首先去掉西威變頻器控制面板，上電發現依然如故，再逐個斷開各組電源的二極管，最后發現風扇用的15V有問題。可是風扇并沒有運轉信號，不應該是風扇本身問題，看來是風扇前端的問題。最后發現15V的濾波電容特性不對，拆掉濾波電容測量，果然是老化了。換上新的電容就修復了。
總的來說，故障變頻器的檢查要從外到內，由表及里，由靜態到動態，有主回路到控制回路。以下三個檢查一般是必須進行的。
